ドラム型磁選機
産業界で最も広く利用され、汎用性の高い機種の1つです。リサイクル用粉粒体中からの鉄粉除去等も使用され、資源リサイクル、木材、鉱業、窯業、化学、食品その他工場で広く活躍しております。

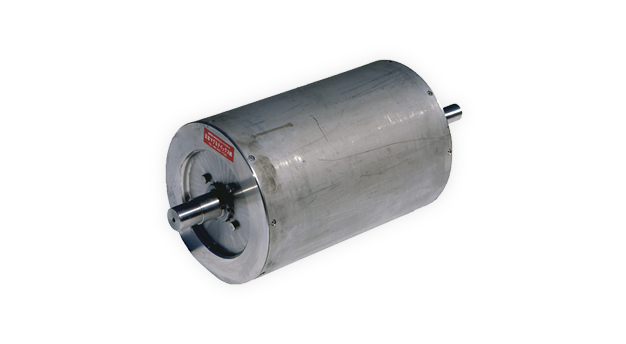

(1)EN型
ドラム型単体は乾式、湿式用途に使用されます。極の構成に、横極及び縦極の2つが有りますが、用途で使い分けします。

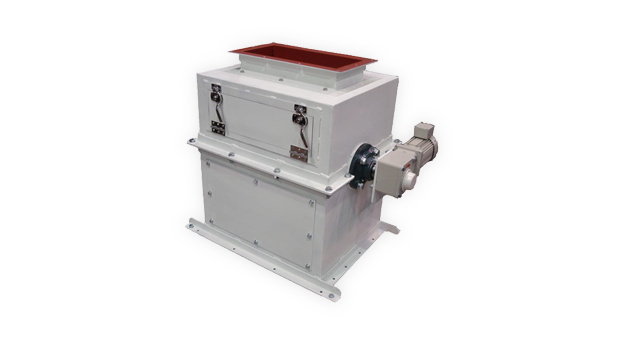

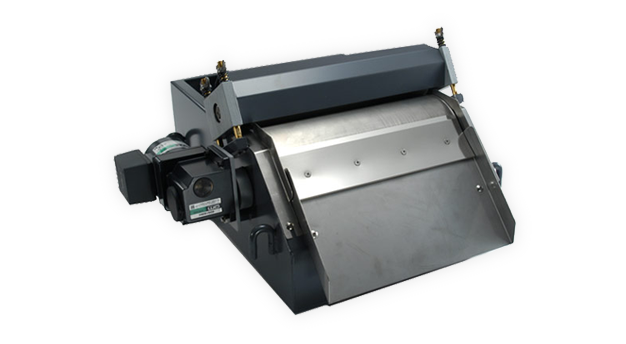

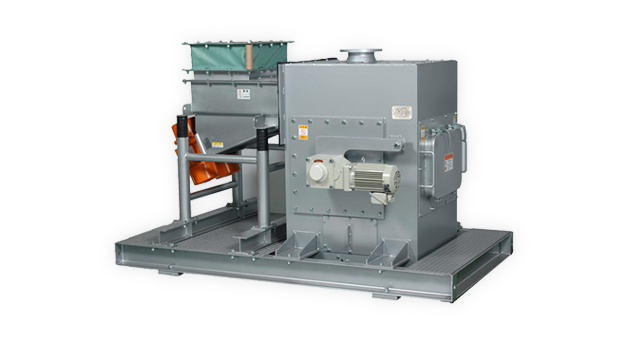

(2)ケーシング付ENS型
ドラム単体をケーシングに組み込んだものをENSと呼称します。集塵ダクトの取付等は指示ください。原料が高温の場合は、シャフトより空気を導入して、磁石の劣化を導入します。普通はフェライト磁石仕様ですが高磁力が必要のときは、希土類磁石仕様になります。

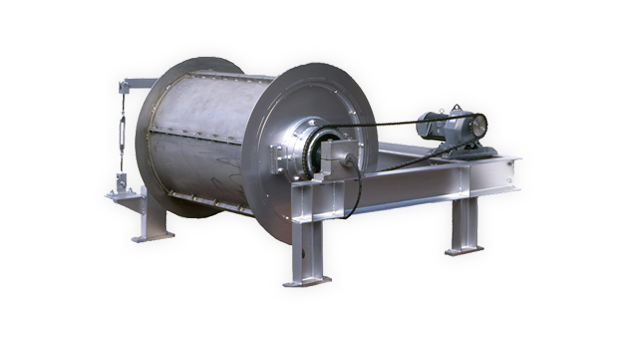

(3)電磁ドラムEDS型 大口径電磁ドラム
粗大ごみ破砕品、またはシュレッダーラインの鉄片の回収には大型ドラムが使用されます。ピックアップ仕様または接触仕様はご指示下さい。

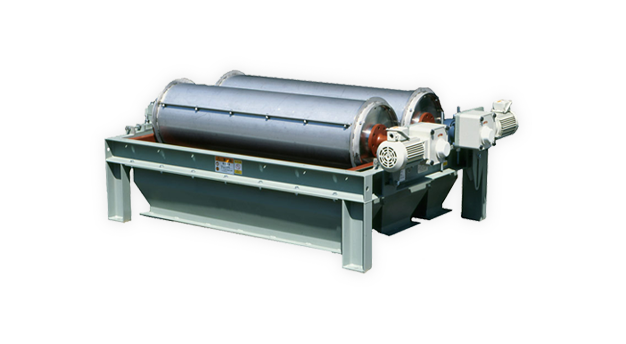

(4)永久磁石 TRMX型 対極式ドラム型
ドラム型単体を対極に配置すると向かい合せの面積には、強力な磁場が発生し、広い磁場面積を確保することができます。従来、磁場分離ができにくい鉄片、ステンレス片も高精度で分離が可能になりました。

※対極式2段、3段も設計製作致します。

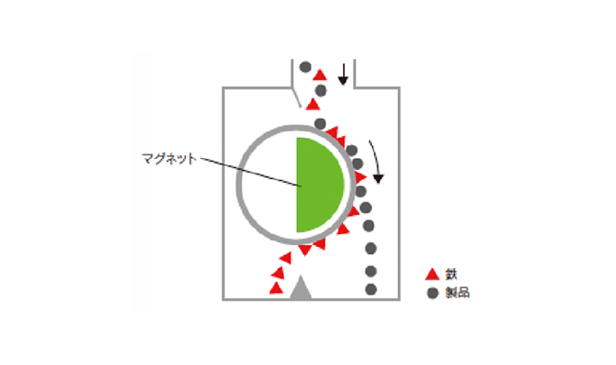

動作例動画
EN型(ケースなし)
ENS型(ケースあり)

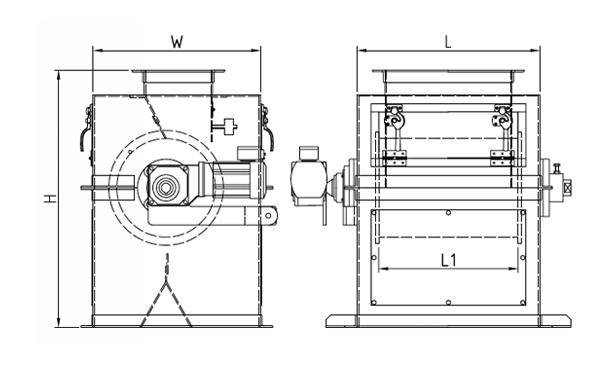

型式・寸法
ドラム径(mm)φ ドラム巾(mm)g 処理量(M/H) ドラムEN型 ドラムENS型
L(mm) 重量(kg) W(mm) L(mm) H(mm) 重量(kg)
265φ 300 20 638 74 500 385 780 112
350 24 688 86 500 435 780 129
400 28 738 99 500 485 780 145
450 32 815 110 500 535 780 162
500 36 865 123 500 585 780 179
550 40 933 135 500 635 780 196
600 44 983 148 500 685 780 215
315φ 300 25 665 90 540 435 830 160
350 30 715 105 540 485 830 185
400 35 765 120 540 535 830 210
450 40 865 135 540 585 830 235
500 45 915 150 540 635 830 260
550 50 1020 165 540 685 830 285
600 55 1070 180 540 735 830 310
355φ 350 36 740 133 590 490 880 195
400 42 790 152 590 540 880 220
450 48 840 171 590 590 880 245
500 54 890 190 590 640 880 270
550 60 940 209 590   880 295
600 66 1040 228 590 740 880 310
700 78 1140 250 590 850 880 335
800 90 1240 270 590 950 880 360
ドラム径(mm)φ ドラム巾(mm)g 処理量(M/H) ドラムEN型 ドラムENS型
L(mm) 重量(kg) W(mm) L(mm) H(mm) 重量(kg)
405φ 350 42 820 130 640 480 930 185
400 49 870 150 640 535 930 210
450 56 920 170 640 585 930 235
500 62 995 188 640 635 930 260
550 69 1045 205 640 685 930 285
600 76 1095 225 640 735 930 310
700 90 1195 260 640 835 930 360
800 104 1295 300 640 935 930 410
900 118 1411 340 640 1135 930 510
508φ 400 62
450 70
500 78
550 86
600 94
700 110     780 850   390
800 126     780 950   430
900 142     780 1050   480
1000 158     780 1150   530
600φ 500 95
600 115
700 135
800 155
900 175
1000 195
1200 235
処理量表示:穀物飼料の場合
仕様、寸法は注文時、図面にてご確認ください。
型式・寸法以外のものも設計製作致します。
