集塵機・ろ布・交換工事

円筒ろ布型集塵機・プリーツバグフィルター

円筒ろ布型集塵機

円筒形に縫製したろ布を使用し、広範囲に使用できます。最も効果的な粉体払い落とし機能を有し、大きなダストロードに対しても安定的に運転できます。角形ケーシングタイプは標準耐圧450mmH2O前後ですが補強により高耐圧も可能です。丸形ケーシングタイプはより高圧での使用が可能です。ろ布の取付けは下記の2種類から選べます。

特徴

トップリムーバル

ケーシング天井ドアによりろ布の交換ができるタイプです。
ろ布口元にスナップリングを縫込む事により、ワンタッチで取付けができます。

バンド締め付けタイプ

ケーシングサイドドアより内部に入れ、バンドで取付けるタイプです。

機械説明

(1)ブローチューブ
(2)チューブシートカラー
(3)バッグバンド
(4)エアヘッダーパイプ
(5)パイロット電磁弁
(6)ダイヤフラムバルブ
(7)ベンチュリーノズル
(8)バッグリテーナー
(9)フィルターバッグ
(10)アクセスドア
(11)シーケンスコントローラー
(12)マノメーター
(13)ロータリーバルブ
(14)スタンドレッグ

エアショックバグフィルターは、各種ろ材を使用して集塵し、堆積したダストをエアショックにより運転中瞬間的に払い落とす方式のろ過式集塵機です。
エアショックの発生は、運転中シーケンスコントローラーによって周期的にパイロット電磁弁を、作動させ1列ごとに行います。パイロット電磁弁が作動するとダイヤフラムバルブが開き、エアヘッダーパイプ内の圧縮空気がブローチューブの小孔より0.1秒間噴射します。この際ベンチュリー効果により、噴射空気内の6倍前後の2次空気を同伴し、フィルターバッグ内に入りエアショックを与え、逆流と振動によりフィルターに付着したダストを払い落とします。

代表的なフィルター材質及び機能一覧表

フエルト材質	耐熱温度（常用）	耐酸	耐アルカリ	耐屈曲	廃棄・焼却	テフロンフィルムラミネート品
ポリエステル（テトロン）	130℃	○	×	○	○	有
耐熱ナイロン（ノーメックス）	180～200℃	△	○	○	○	有
耐酸耐熱ナイロン	180～200℃	○	○	○	○	有
ティファイヤ（テフロン+グラス）	260℃	◎	◎	△	△	無
テフロン	260℃	◎	◎	△	△	有

プリーツバグフィルター

ポリエステル及びPPS製特殊ろ材を『ヒダ折り』にし、円筒状に加工したプリーツフィルターは従来の円筒ろ布に比べて4倍のろ過面積を有しますので、ケーシングサイズを1/3程度に小さくできます。プリーツフィルターは従来の円筒ろ布バグフィルターに取付け可能です。

新設集塵機の計画

設置スペースは小さく

集塵機の構造はシンプルで単位容積当たりのろ過面積が約4倍あるため装置が極めて小型になります。

設備コストは安く

集塵機の価格を20％～30％安く製作でき、関連する設備も大幅に安くなるため、トータルコストが約60％以下となる場合があります。

既設集塵機への応用

ろ過面積が2～3倍になるので、色々なメリットがあります。
・処理能力UP
・圧力損失の低下
・ろ布寿命の長期化
・集塵効率のUP

設計図

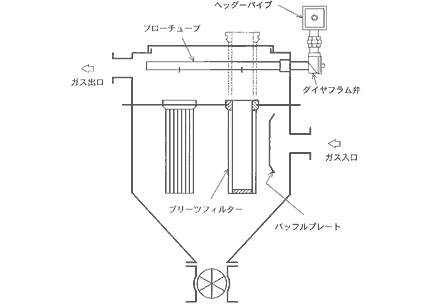

プリーツフィルタタイプ構造図

ウレタンプリーツフィルター

ステンレスプリーツフィルター

仕様

	Type	フィルター長さL （mm)	フィルター面積（㎡)	圧空消費量（N/1本）	最大圧空圧力（kg/㎠）	Top&Bottom	フィルター種類
ウレタン44プリーツ 17mm山	600N	540	0.7	3.5	4	ポリウレタン耐熱60℃ 110℃の2種	ポリエステルポリエステル制電
	1000N	940	1.4	4	4.6
	1400N	1340	1.9	4.5	5.6
	2000N	1940	2.8	5	6
ステンレス40プリーツ 18mm山	500A	475	0.7	3.5	4	SUS-304 耐熱120℃ 150℃の2種	ポリエステルポリエステル制電ポリエステル　テフロンラミネート PPS（耐熱150℃）
	1000A	975	1.4	4	4.6
	1500A	1575	2.2	4.5	5.6
	2000A	1975	2.8	5	6

※ステンレス製はプリーツ数を増加することができます。
