計装機器

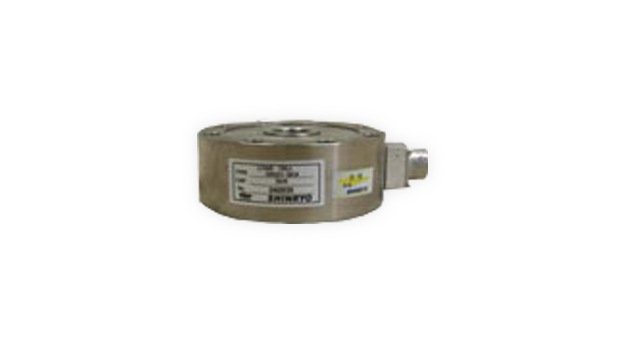

圧縮型 SRW016-5KN~50KN
センターホール
構造図
仕様
定格容量 (R.C.) | 5kN、10kN、20kN、50kN |
---|---|
定格出力 (R.O.) | 1.0mV/V±0.1mV/V |
非直線性 | ±0.5%R.O. |
ヒステリシス | ±0.5%R.O |
推奨印加電圧 | 5VAC/DC以下 |
零点の温度影響 | ±0.1%R.O/10℃ |
出力の温度影響 | ±0.1%LOAD/10℃ |
温度補償範囲 | -10℃~+60℃ |
許容過負荷 | 150%R.C. |
限界過負荷 | 300%R.C.以上 |
保護等級 | IP50 |

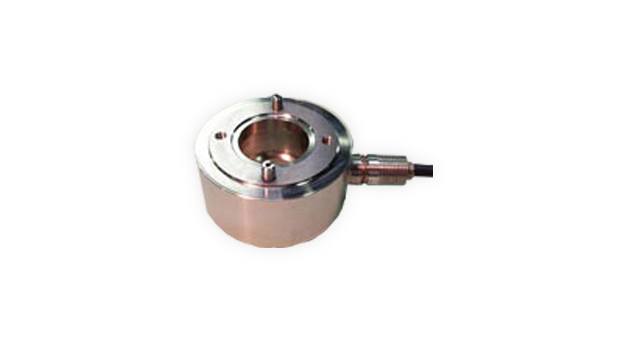

引張・圧縮型 SR251-5KN~200KN
センターホール
構造図
φA | B | M | |
5~20KN | 98 | 35 | M20×2 |
30、50KN | 128 | 45 | M24×2 |
100KN | 158 | 60 | M39×2 |
200KN | 228 | 70 | M50×2 |
仕様
定格容量 (R.C.) | 5、10、20、30、50、100、200kN (500kgf、1、2、3、5、10、20tf) |
---|---|
定格出力 (R.O.) | 1.5mV/V |
非直線性 | 0.2%R.O. |
ヒステリシス | 0.2%R.O. |
推奨印加電圧 | 12VAC/DC以下 |
零点の温度影響 | 0.1%R.O./10℃ |
出力の温度影響 | 0.1%LOAD/10℃ |
温度補償範囲 | -10℃~+75℃ |
許容過負荷 | 150%R.C. |
限界過負荷 | 300%R.C.以上 |
保護等級 | IP40相当 |

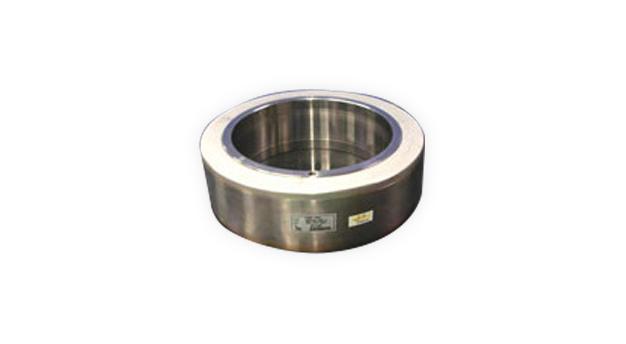

圧縮型 SRW005-500KN(ステンレス製)
センターホール
構造図
仕様
定格容量 (R.C.) | 500KN |
---|---|
定格出力 (R.O.) | 約1mV/V |
非直線性 | 1%R.O. |
ヒステリシス | 1%R.O. |
推奨印加電圧 | 12VAC/DC以下 |
零点の温度影響 | 0.1%R.O./10℃ |
出力の温度影響 | 0.1%LOAD/10℃ |
温度補償範囲 | -10℃~+60℃ |
許容過負荷 | 200%R.C. |
限界過負荷 | 300%R.C.以上 |
保護等級 | IP64相当 |

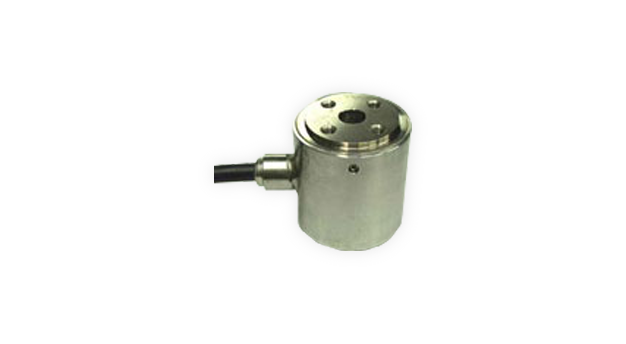

圧縮型 SR214(O リング密閉)
ワッシャー型
構造図
φA | φB | C | |
20~100KN | 48 | 20 | 28 |
200KN~5MN | 100 | 45 | 50 |
仕様
定格容量 (R.C.) | 20kN~5MN(2~500tf) |
---|---|
定格出力 (R.O.) | 1mV/V |
非直線性 | 0.1~3%R.O. |
ヒステリシス | 0.1~3%R.O. |
推奨印加電圧 | 12V以下 |
零点の温度影響 | 0.1%R.O./10℃ |
出力の温度影響 | 0.1%LOAD/10℃ |
温度補償範囲 | -10℃~+60℃ |
許容過負荷 | 200%R.C. |
限界過負荷 | 300%R.C.以上 |
保護等級 | IP64相当 |
